Hyundai Accent 2015

ابتدا از منوی عیب یابی گزینه ی HYUNDAI GENERAL را انتخاب می کنیم.

Gscan

سپس ACCENT(RB) 11-15  را انتخاب می کنیم.

Gscan- Hyundai Accent

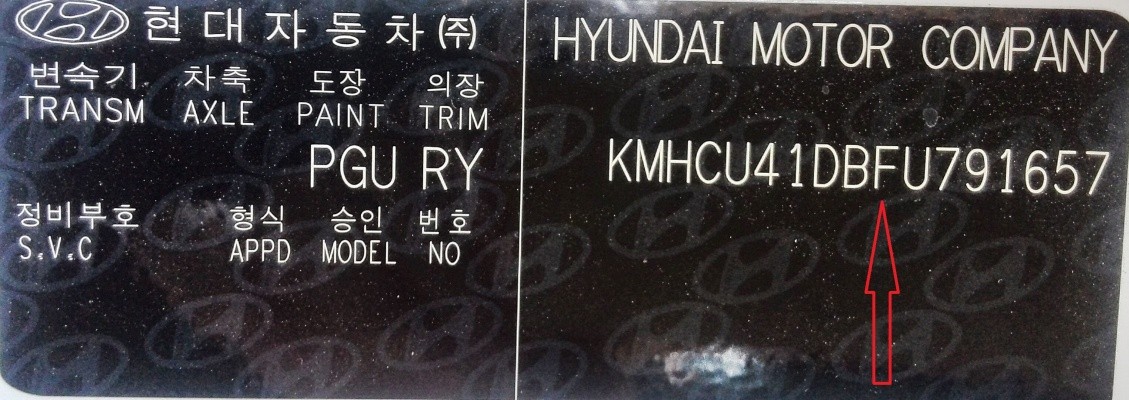

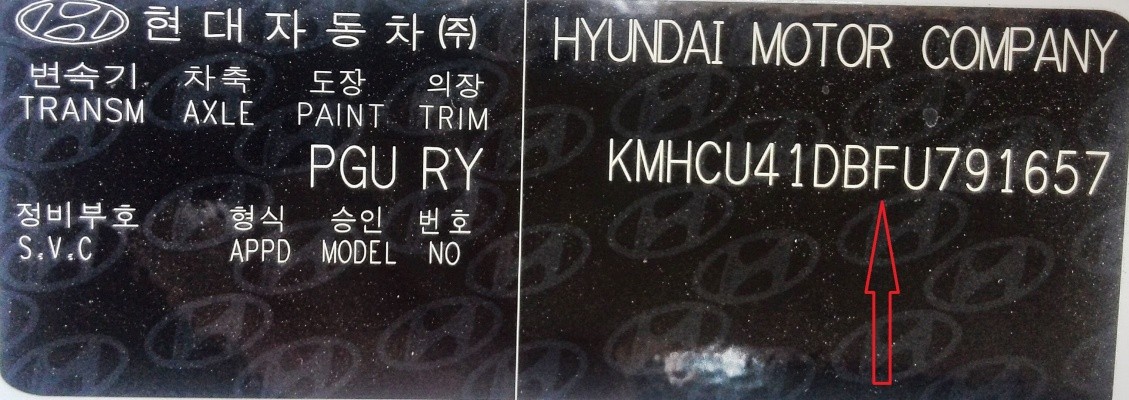

با توجه به پلاک مشخصات خودرو که روی ستون درب راننده نصب شده است، سال تولید خودرو را مشخص می کنیم، دهمین رقم vin code حرف F است، پس سال تولید خودرو 2015 می باشد.

ipp





جی اسکن

Hyundai Accent 2015

سپس نوع موتور را انتخاب می کنیم، موتور این خودرو از نوع 1600 سی سی تزریق چند نقطه ای (G1.6 MPI) است.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

پس از انتخاب کامل مشخصات خودرو، لیست کنترل یونیت هایی که امکان نصب بر روی خودرو را دارند در سمت چپ قابل مشاهده است.



بر روی گزینه ی FCS در قسمت پایین صفحه کلیک می کنیم تا دستگاه جی اسکن کل ECU های موجود در خودرو را ازنظر وجود کد خطا بررسی کند.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

در مقابل کنترل یونیت پایش باد تایرها (TPMS) عبارت نقص در برقراری ارتباط آمده است، بدین معنی است که این سیستم در این خودرو نصب نشده است.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

هیوندا اکسنت

در صفحه پایین لیست عملیات ویژه ی کنترل یونیت موتور را مشاهده می کنید.که شامل: ریست مقادیر تطبیقی، خواندن VIN CODE، نوشتن VIN CODE، تست سیستم استاپ و استارت

 (Idle Stop and Go)  که به صورت آپشن در بعضی خودروها نصب می شود.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

در صفحه ی زیر فهرست عملیات ویژه ی گیربکس اتوماتیک را مشاهده می کنید، که ریست مقادیر گیربکس را شامل می شود.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

منوی بعدی مربوط به عملیات ویژه ی ECU ایربگ می باشد، لازم به ذکر است که در خودروهای هیوندایی پس از تعویض کنترل یونیت ایربگ باید یونیت را کدگذاری کنیم که برای انجام این عمل از این منو اقدام می کنیم.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

در صفحه ی زیر لیست عملیات ویژه ی کنترل یونیت کلید هوشمند (SMK) را مشاهده می کنید.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

در منوی بعدی لیست کاربردهای ویژه ی کنترل یونیت ABS/ESP را مشاهده می کنید.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

در صفحه ی زیر کاربرد ویژه کنترل یونیت بدنه (BCM)  را مشاهده می کنید.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

در این منوی امکانات کاربر(USER OPTION) ، شما می توانید بعضی از تنظیمات مربوط به کاربر را انجام دهید.مواردی مانند نحوه ی قفل شدن خودکار درب ها، بازشدن خودکار درب ها، کنترل همراهی چراغ های جلو.

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

عیب یابی هیوندا اکسنت با دیاگ جی اسکن

در شکل زیر محل قرارگیری کانکتور OBD این خودرو را مشاهده می کنید، که در جلوی پای چپ راننده و در زیر جعبه فیوز داخل اتاق واقع شده است.

محل کانکتور هیوندا اکسنت
