1

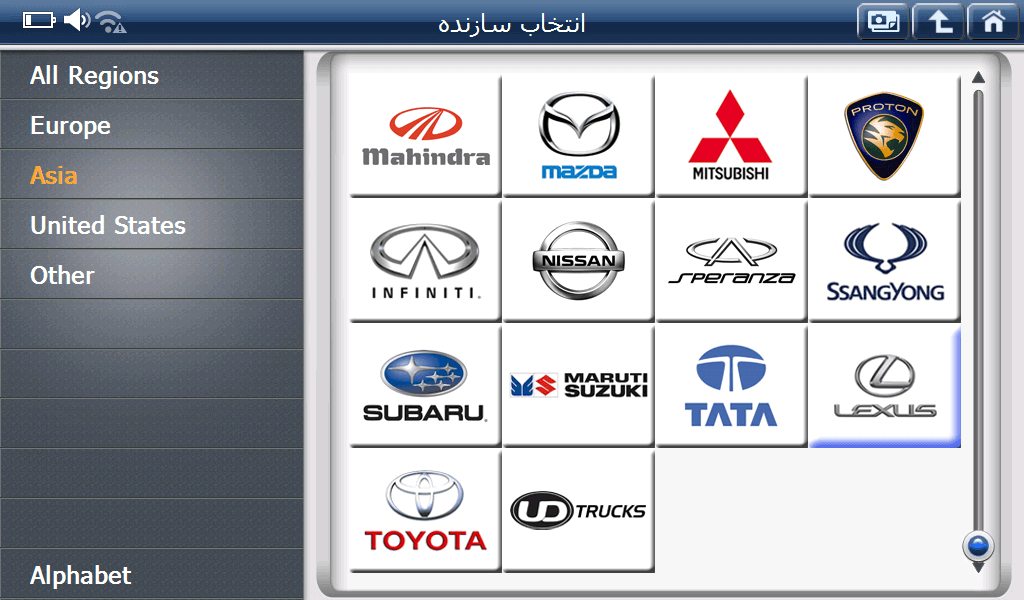

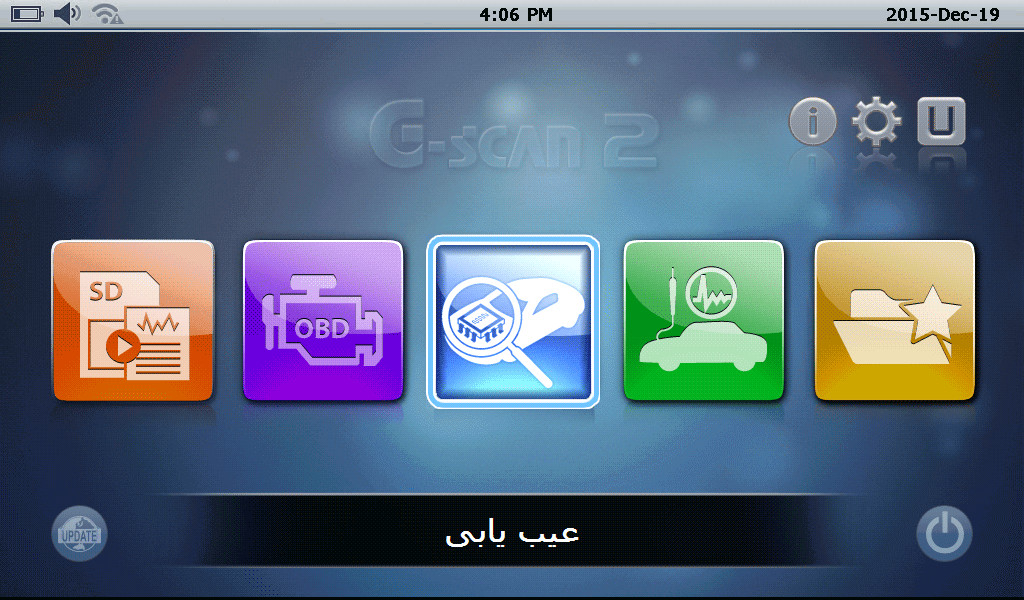

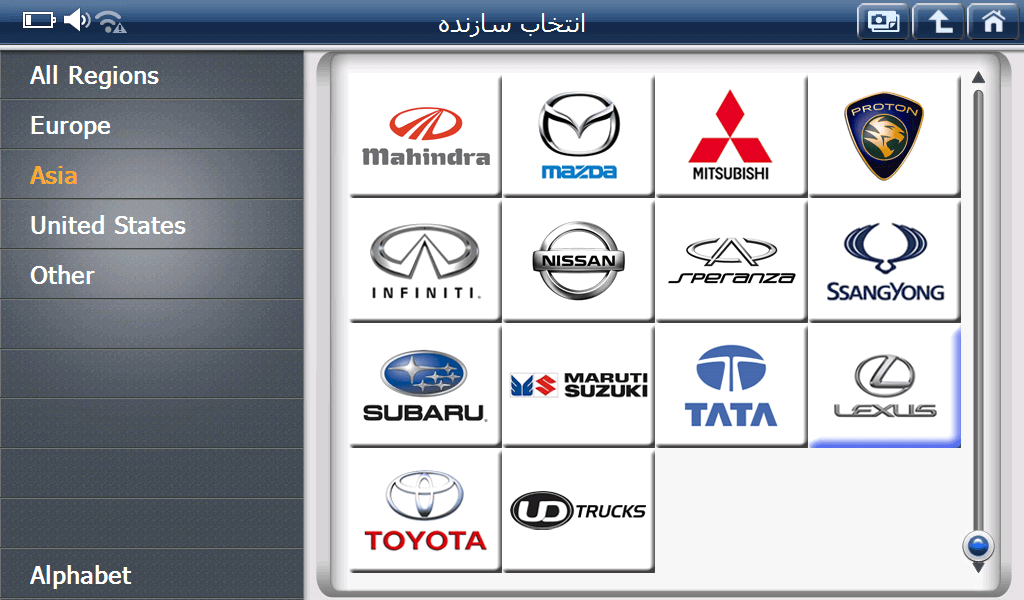

از منوی عیب یابی برند لکسوس را انتخاب می کنیم.

2



3

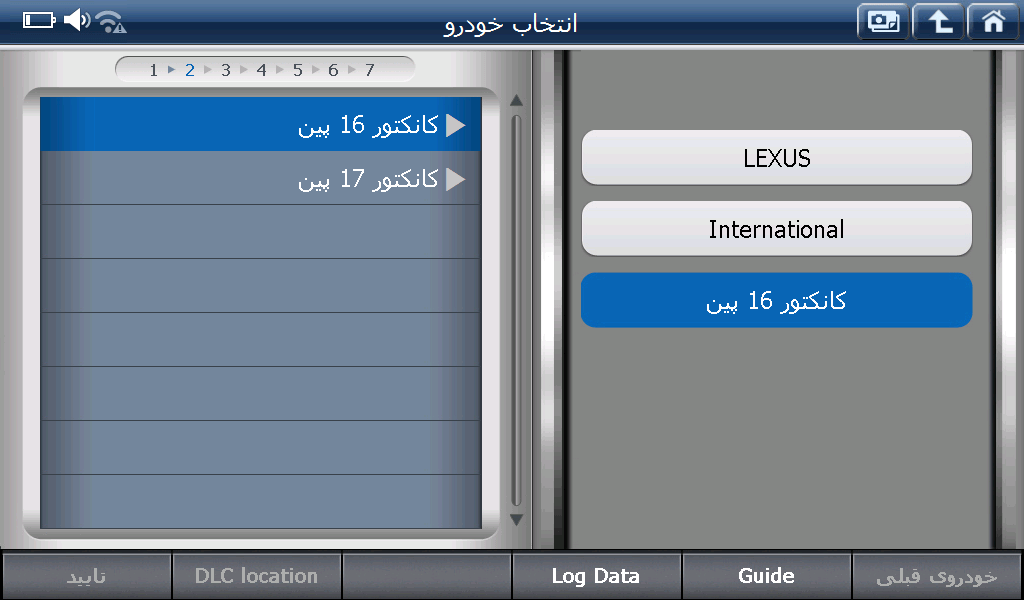

سپس خودروهای بین الملل (international) و 16 پین را انتخاب می کنیم.

4

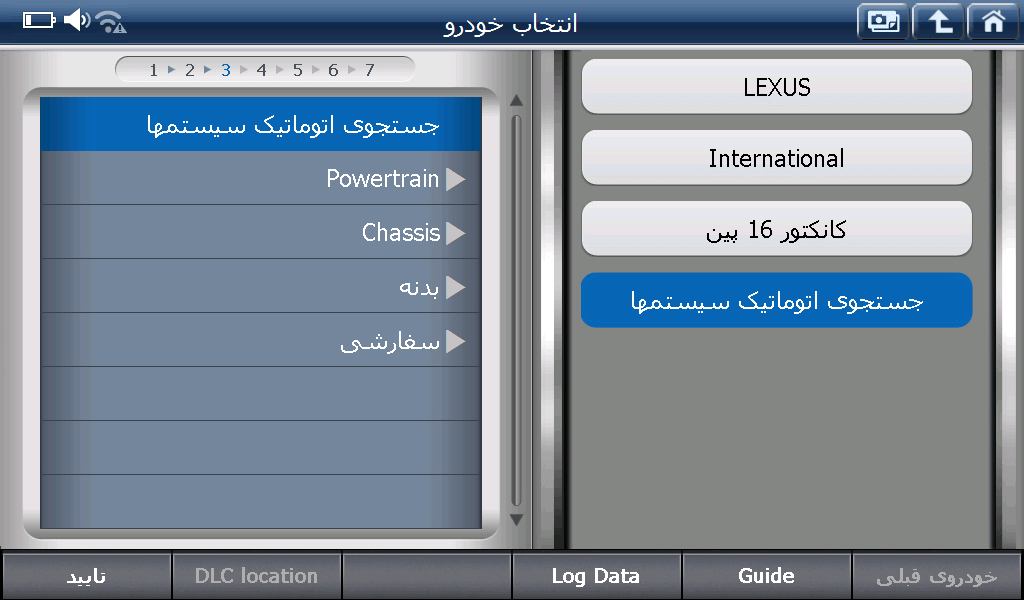

در مرحله ی بعد جستجوی اتوماتیک سیستم ها (system search) را انتخاب می کنیم.

5

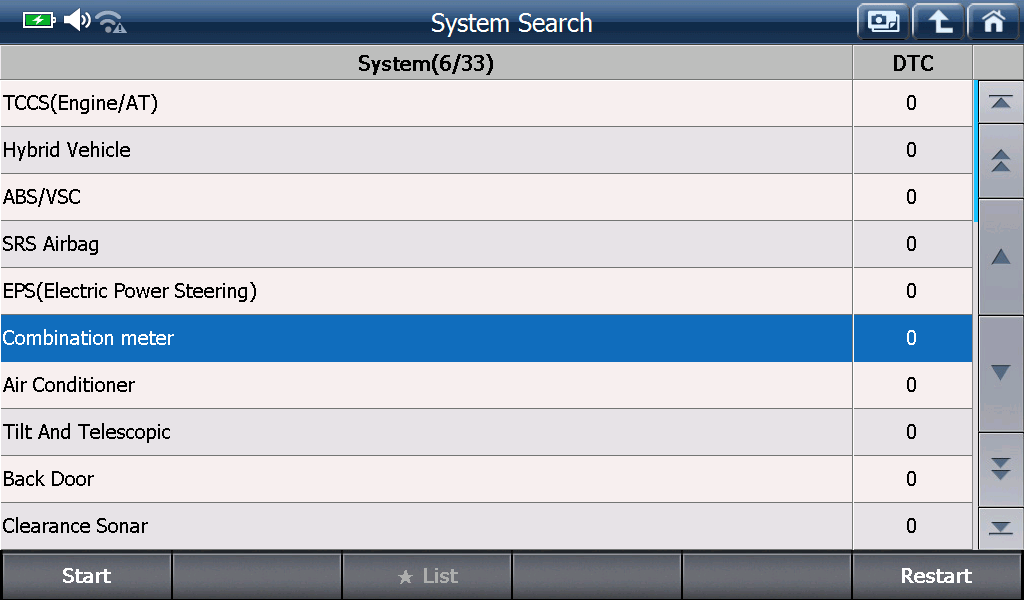

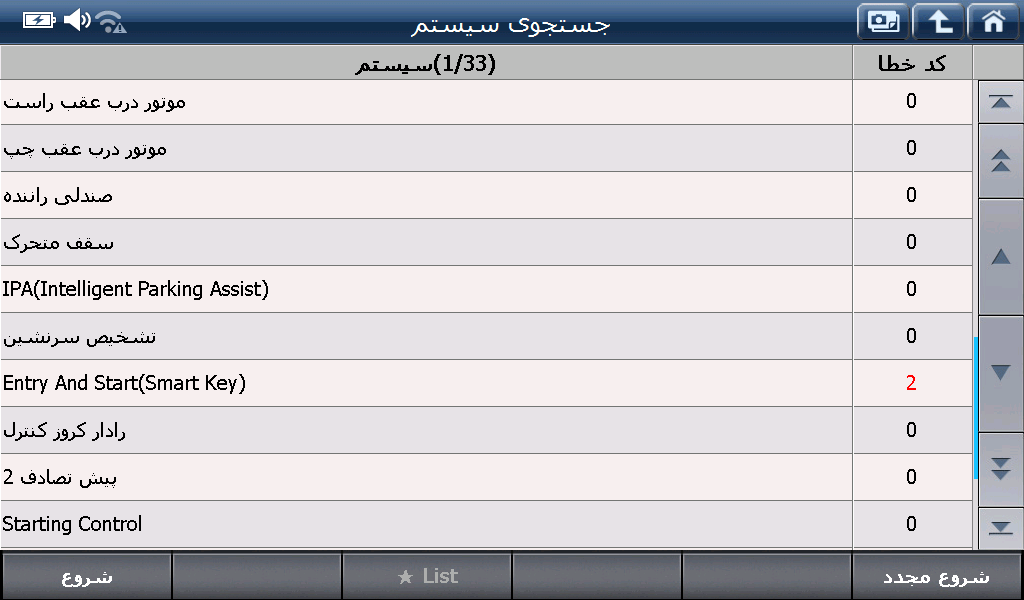

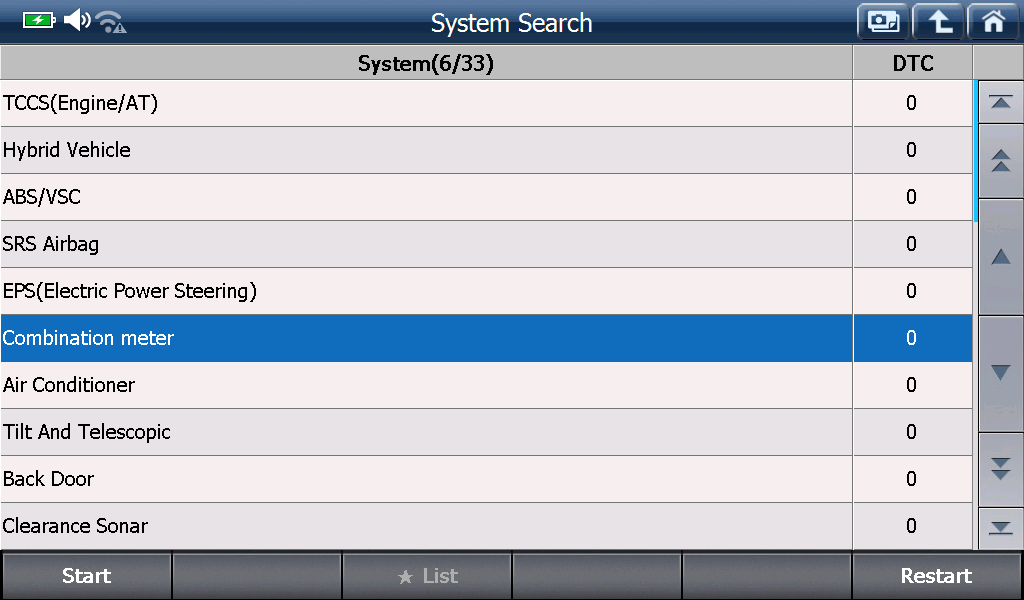

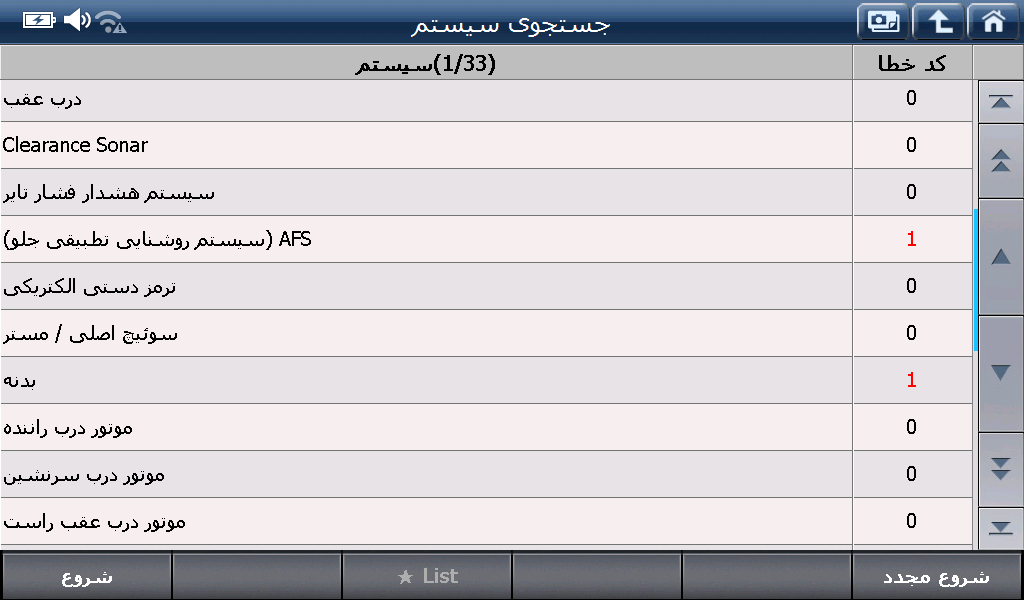

در این مرحله جی اسکن تمام یونیت های موجود در خودرو را جستجو می کند و در صورت وجود، تعداد کد خطای مربوط به هر سیستم را در مقابل آن نمایش می دهد.

6



7






9

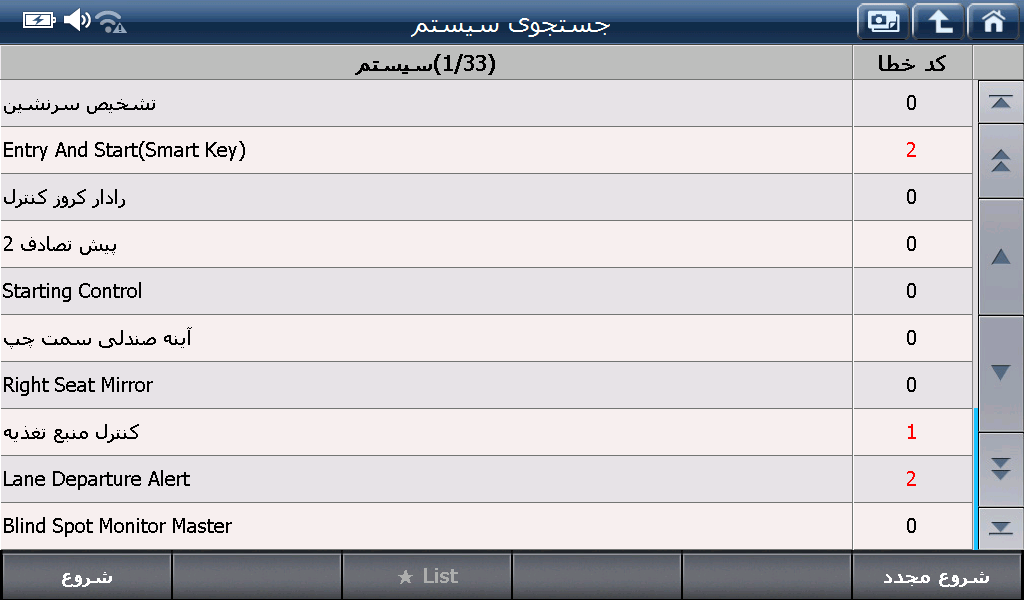

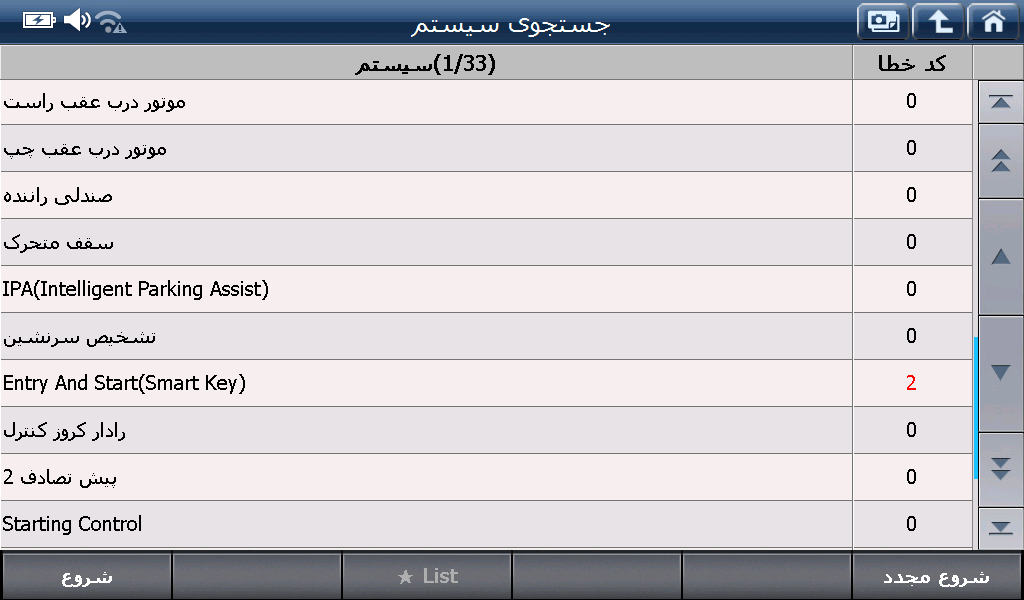

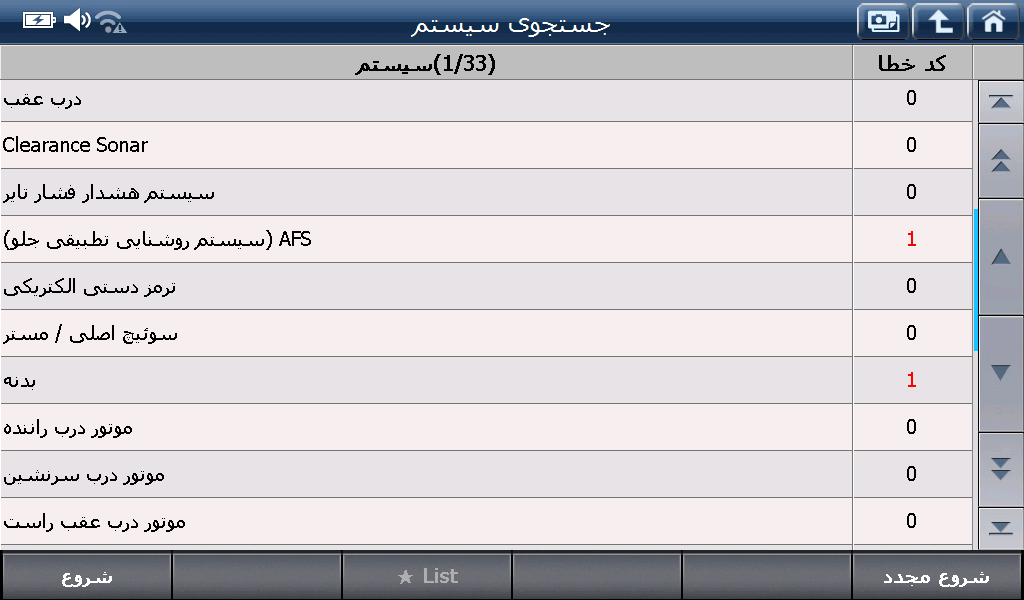

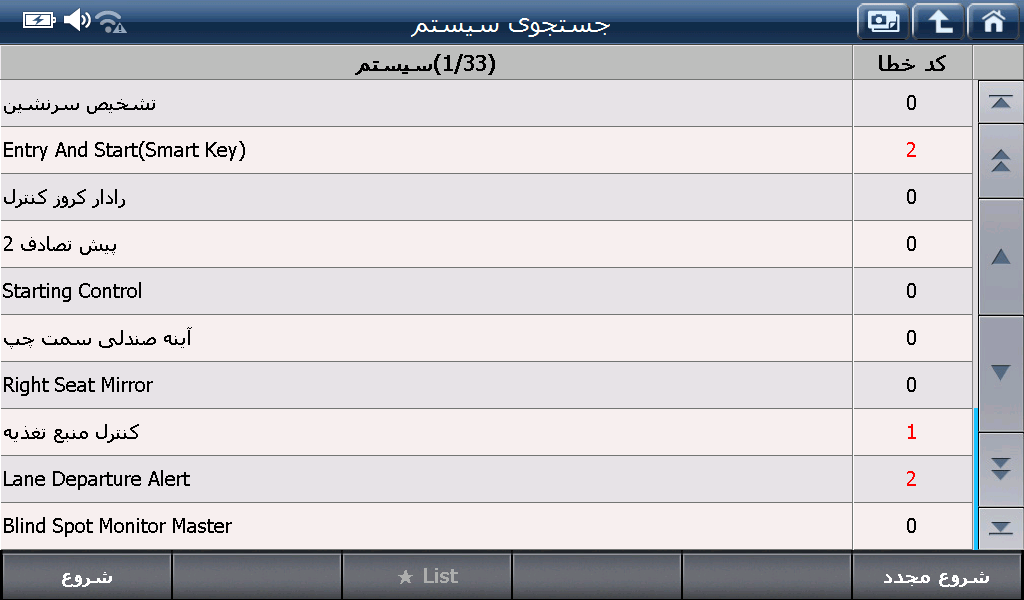

همانطور که در بالا مشاهده می نمایید، 33 عدد کنترل یونیت برای این خودرو یافت شدو آنهایی که عدد قرمز در مقابل دارند به معنای تعداد کدهای خطا می باشد.

10

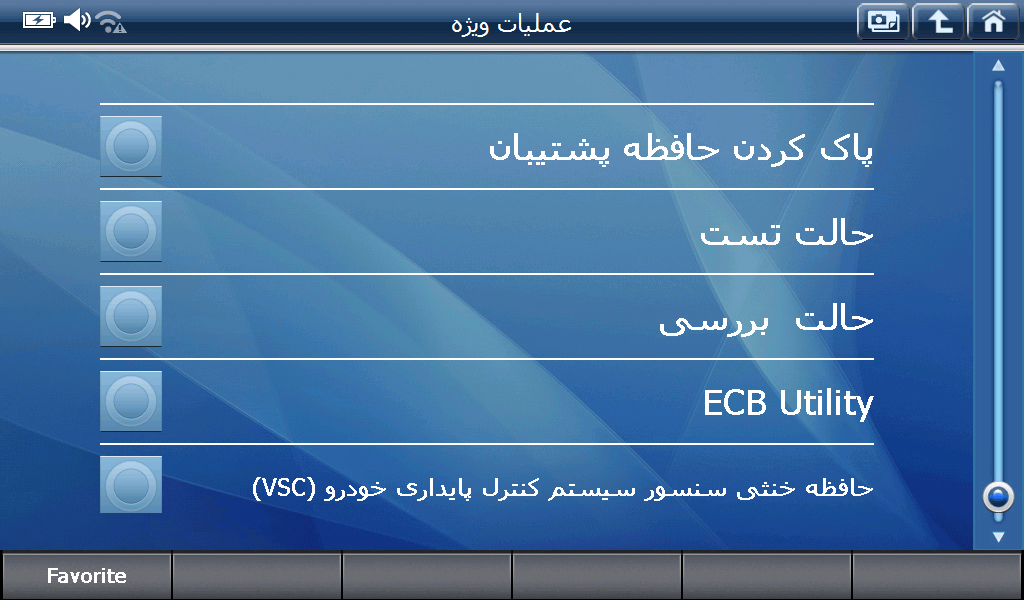

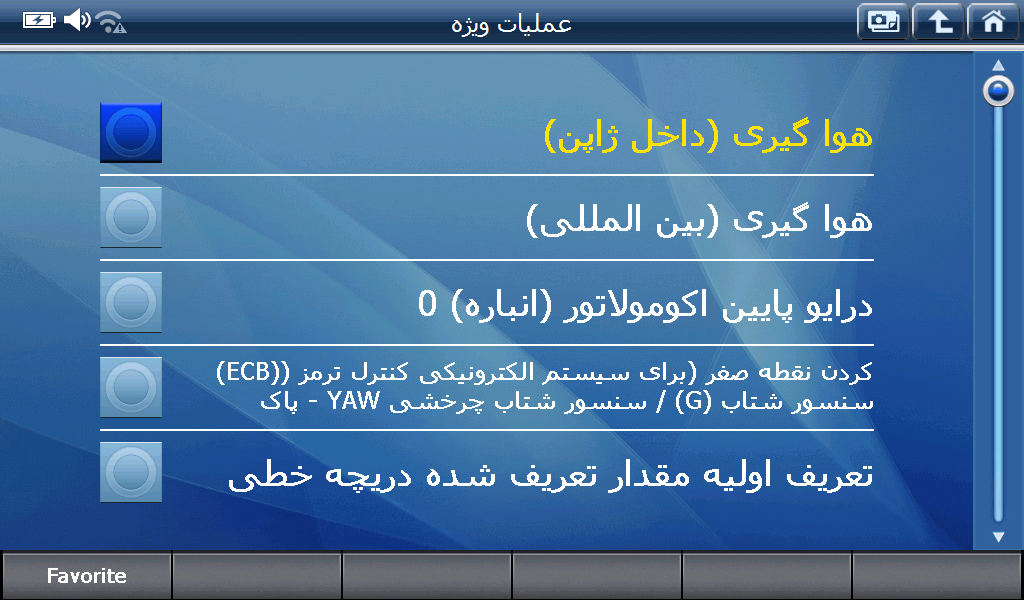

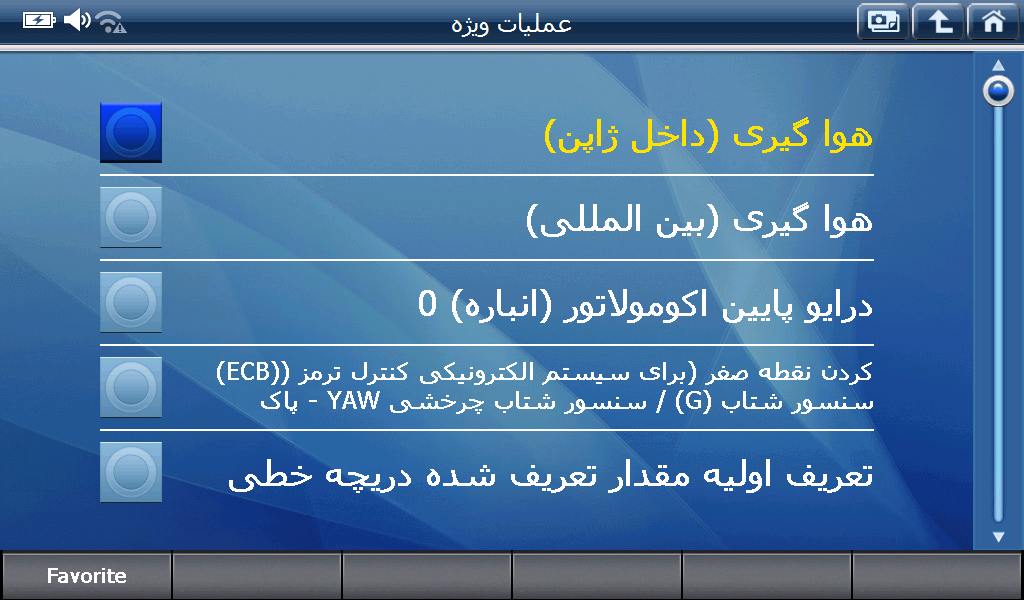

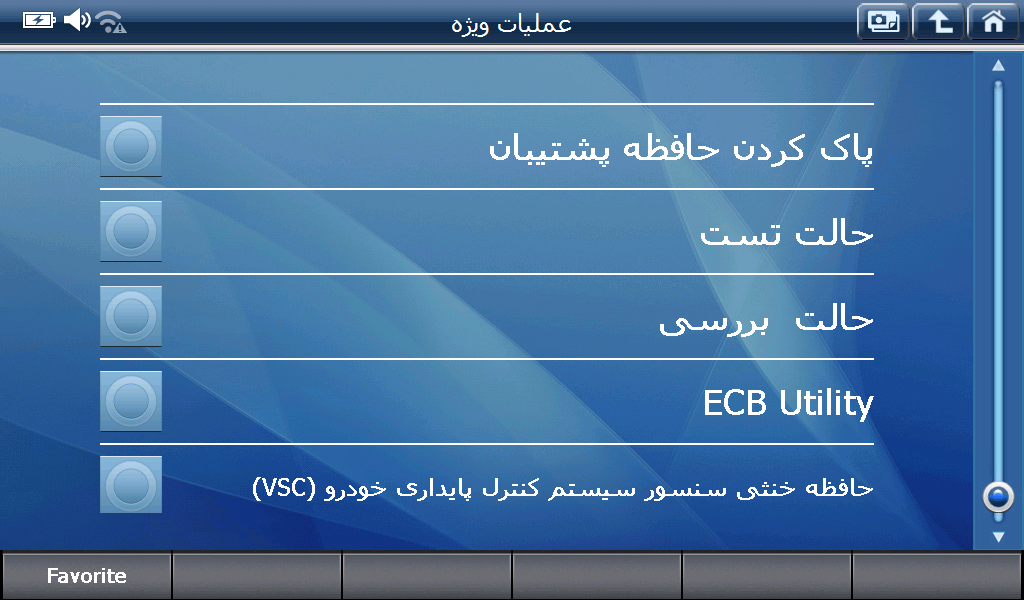

در منوی زیر عملیات ویژه ی کنترل یونیت ABS/ESP  را مشاهده  را مشاهده می کنید، لازم به ذکر است که دستگاه کاملترین منو را نشان میدهد و بستگی به نوع آپشن خودروی شما ممکن است بعضی از سیستم ها فعال نباشد.

11



12



13

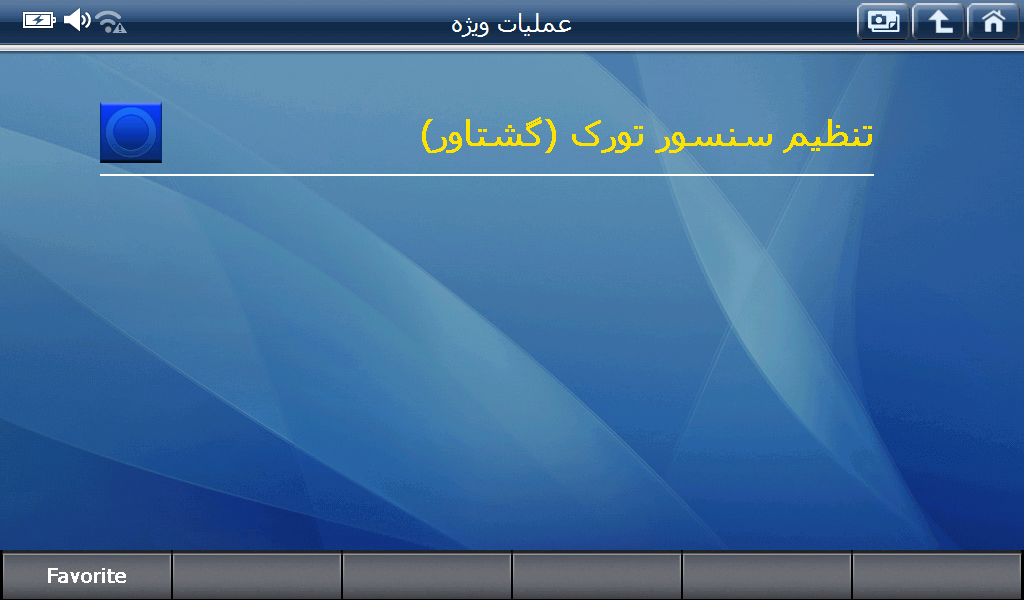

در پایین منوی عملیات ویژه فرمان، گزینه ی کالیبره کردن سنسور زاویه (گشتاور) فرمان را مشاهده می کنید.

14



 در منوی زیر عملیات ویژه ی یونیت کولر اتوماتیک (Air conditioner)  را مشاهده می کنید.

15

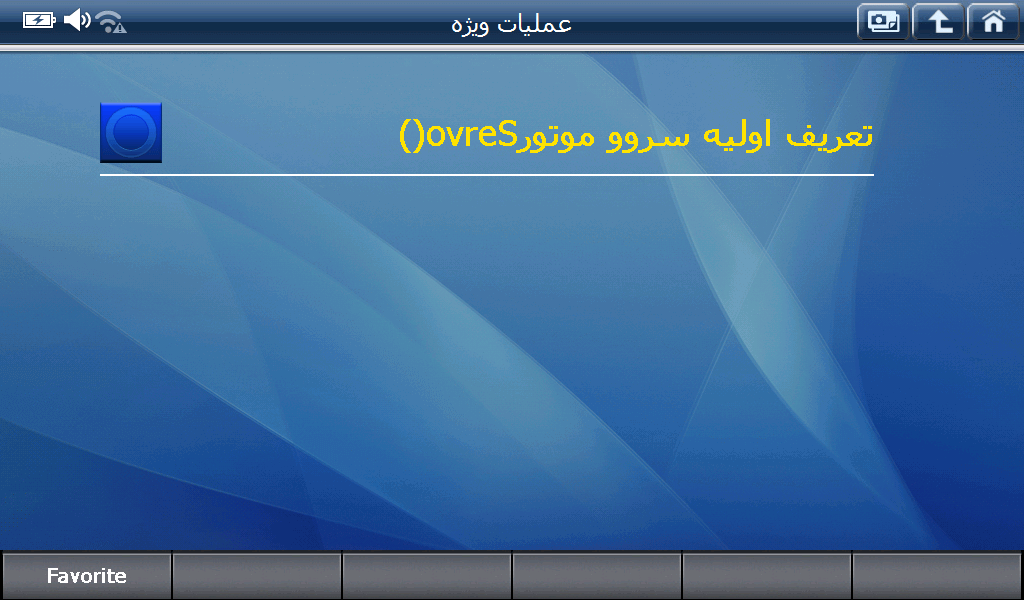

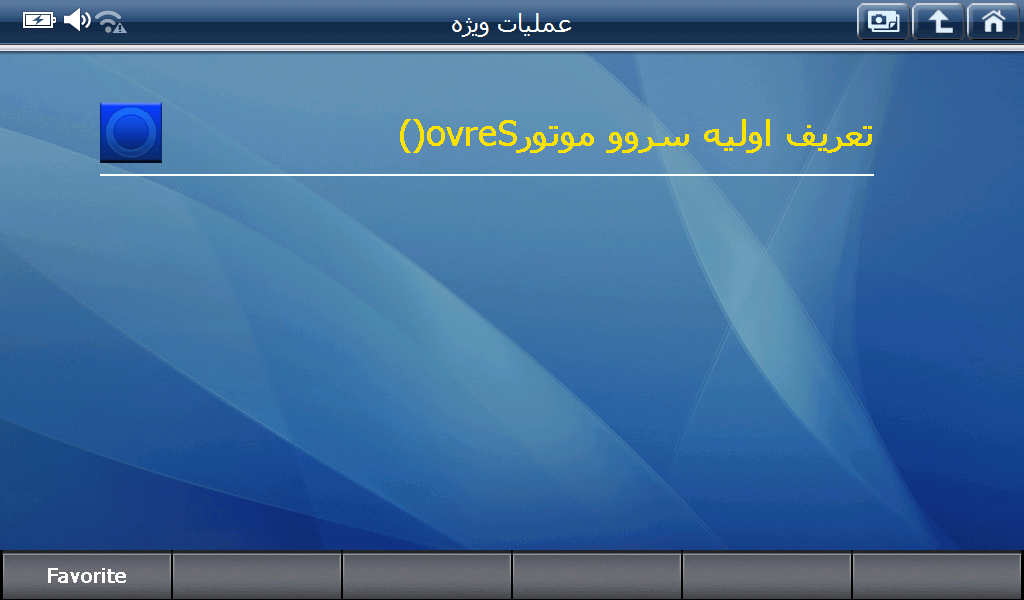

شکل زیر مربوط به عملیات ویژه ی کنترل یونیت AFS یا سیستم چراغ های تطبیق شونده می باشد.

LEXUS_International_ 16 _AFS ( )_20151207_173536

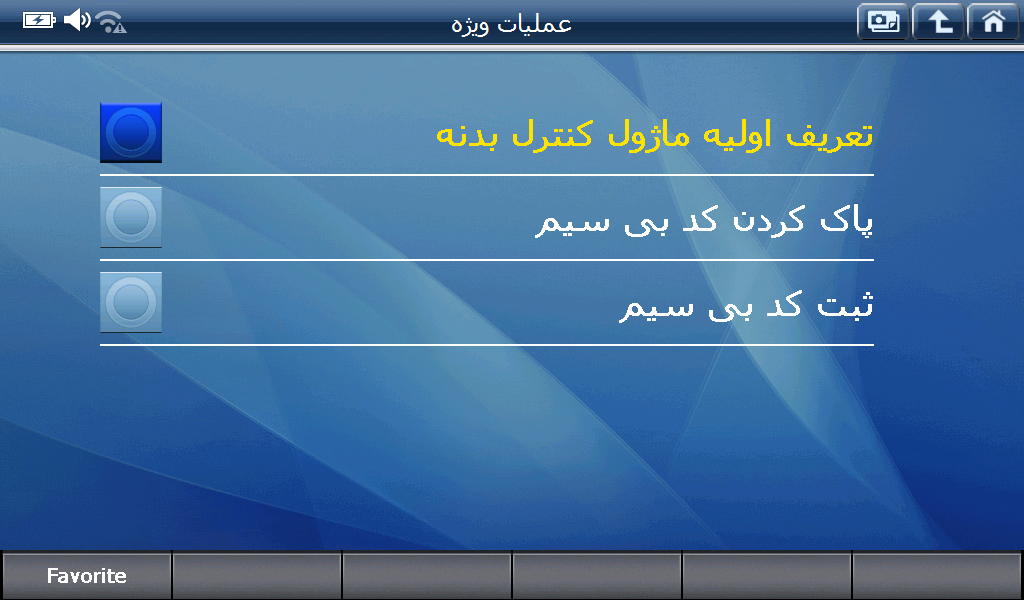

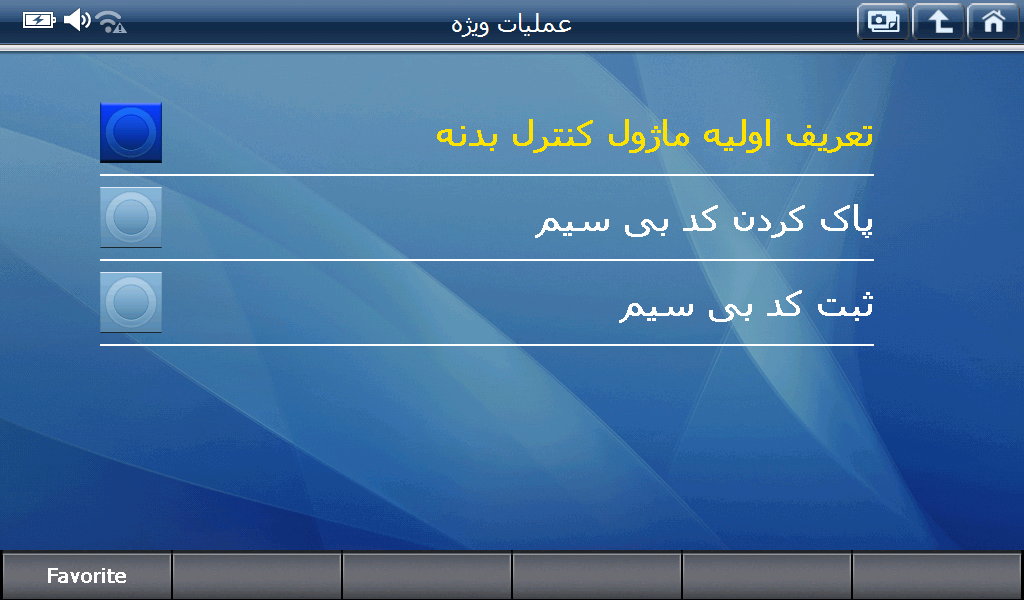

صحفحه ی زیر مربوط به عملیات ویژه ی کنترل یونیت بدنه یا BODY می باشد.

LEXUS_International_ 16 __20151207_173803

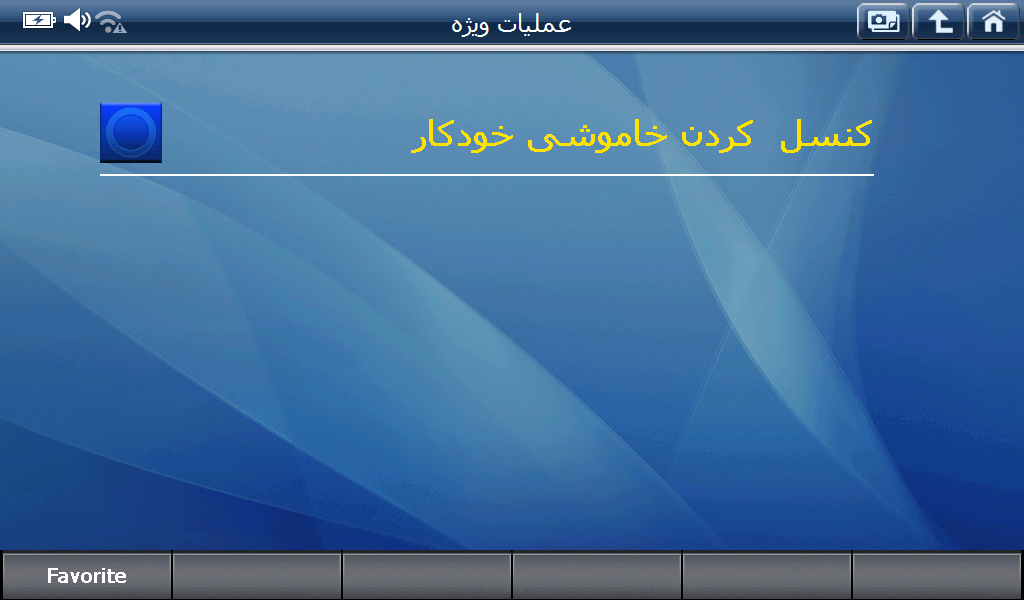

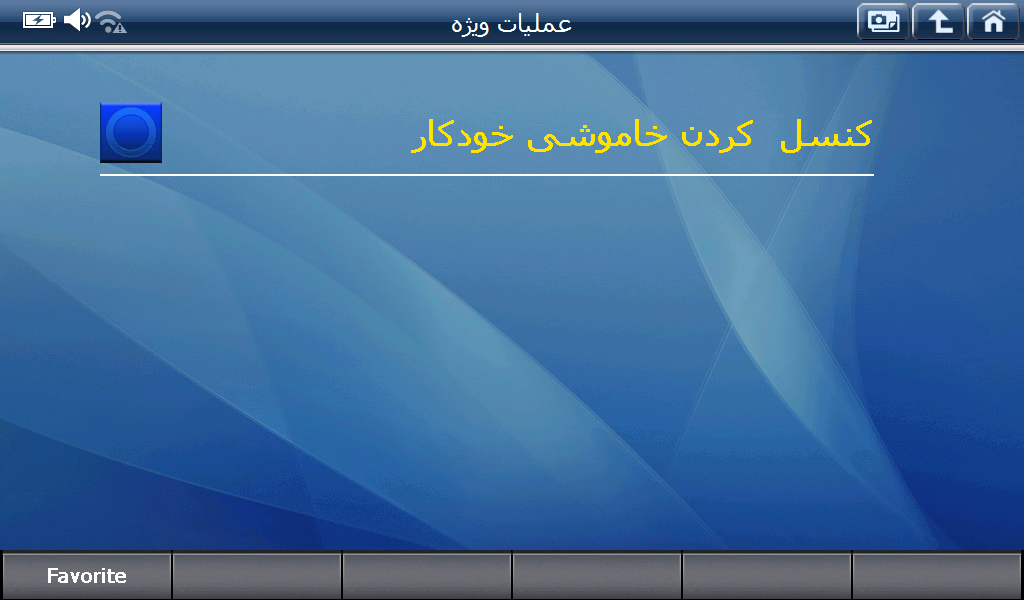

منوی بعدی مربط به کنترل یونیت تغذیه است،که عملیات ویژه ی آن مربوط است به غیرفعال کردن حالت خاموشی خودکار، از این حالت برای حالت نمایشگاه و زمان هایی که نیاز به تغذیه ی طولانی مدت است، استفاده می شود.

LEXUS_International_ 16 _ _20151207_175011

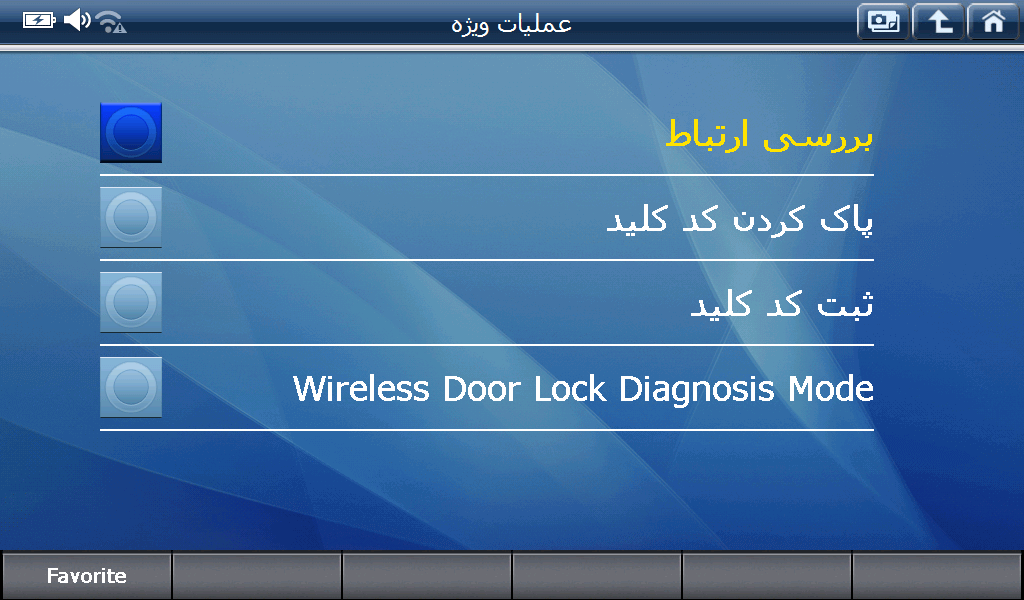

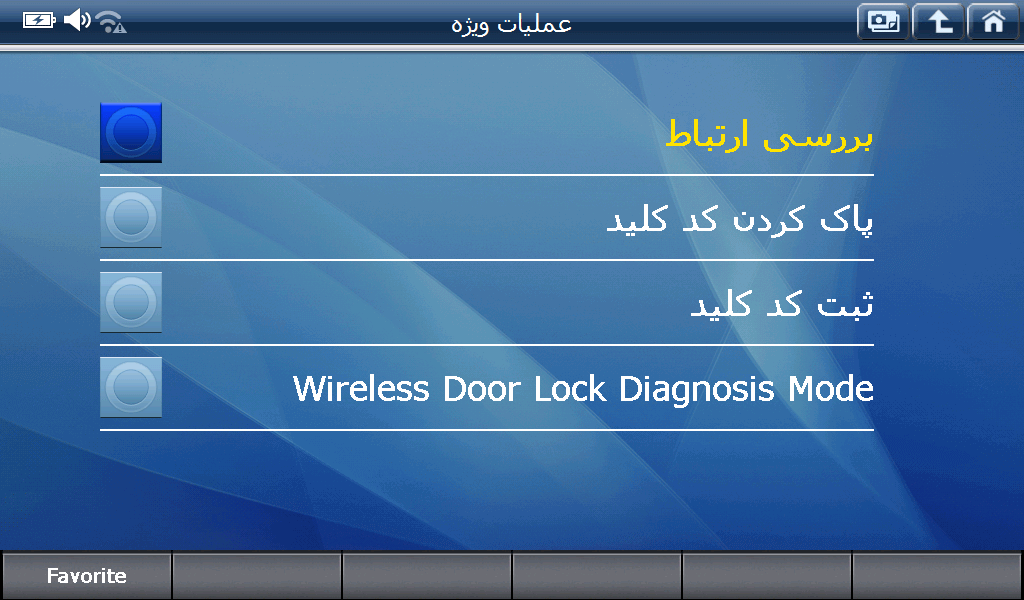

منوی بعدی مربوط به عملیات ویژه ی یونیت کلید هوشمند یا smart key   است، همانطور که مشاهده می کنید این عملیات ویژه شامل: بررسی خط ارتباطی- پاک کردن کلید – تعریف کلید هوشمند- مد عیب یابی قفل درب بی سیم.

LEXUS_International_ 16 _Entry And Start(Smart Key)_20151207_174417

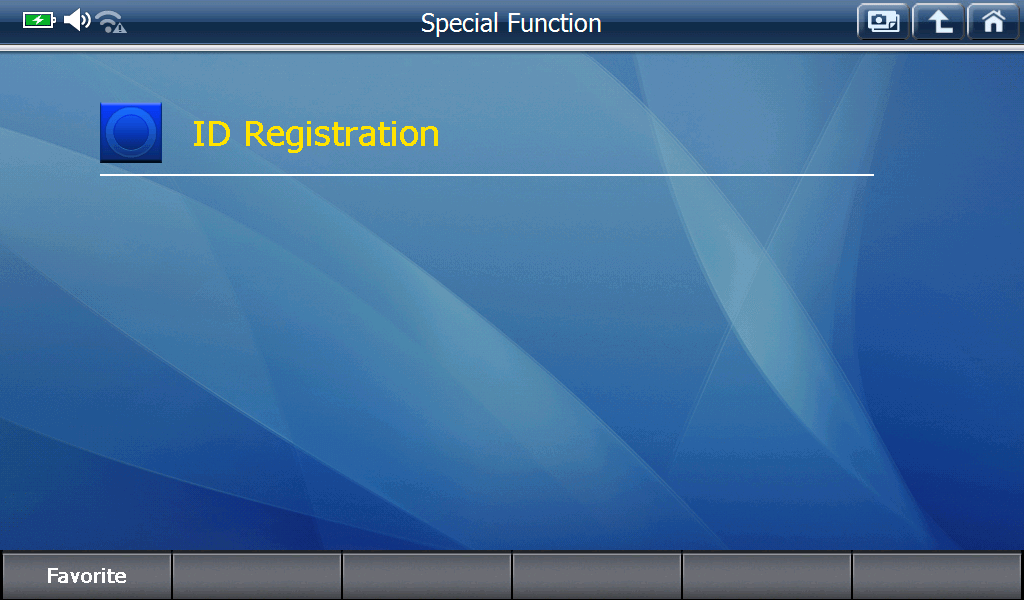

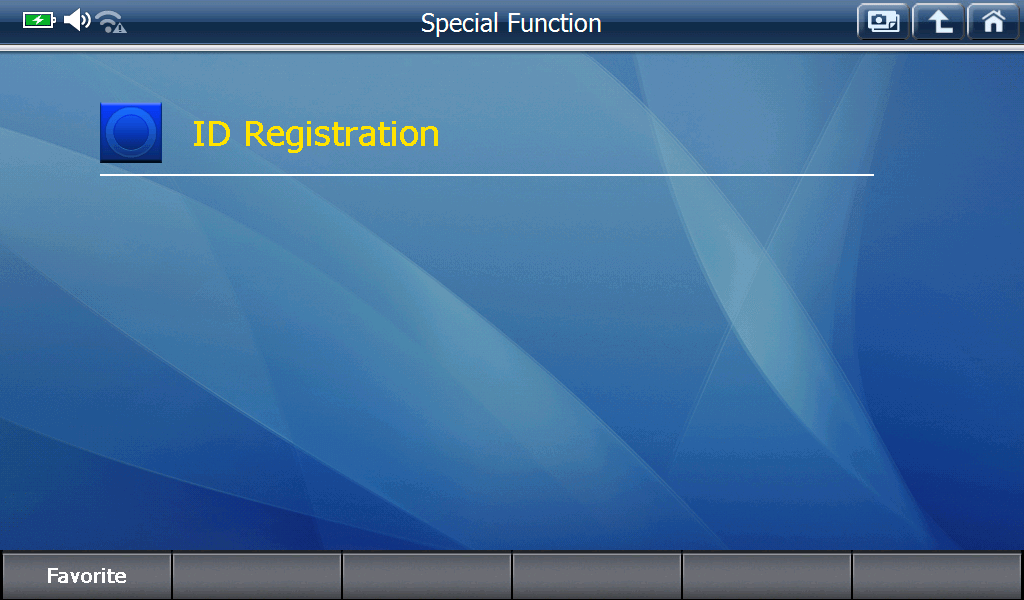

در شکل بعدی عملیات ویژه ی سیستم پایش باد تایر یا TPMS را مشاهده می کنید که شامل ثبت شماره ی شناسایی سنسورهای TPMS می باشد.

LEXUS_International_16PIN CONNECTOR_Tire Pressure Warning System_20151207_195753
