در این ویدیو میخواهیم نحوه تعویض لنت ترمز دستی برقی هیوندای سوناتا LF 2015 رو با دیاگ زنیت Z5 بررسی کنیم. تعویض لنت ترمز دستی برقی هیوندای سوناتا رو به راحتی میتوانید طی چند دقیقه در تعمیرگاه انجام بدید. روش تعویض لنت ترمز دستی برقی هیوندای سوناتا LF در دیاگ Z5 شبیه به دیاگ جی اسکن 3 و جی اسکن 2 هست. دیاگ زنیت Z5 یک دیاگ پر قدرت مولتی برند میباشد. که توسط شرکت نیلیکار پس از مدل G3 وارد بازار ایران گردید. این دیاگ کره ای نسبت به مدل G3 کمی ابعاد کوچکتری دارد بنابر این قیمت آن بسیار مقرون به صرفه میباشد. جهت تعویض لنت ترمز دستی برقی هیوندای سوناتا فیلم زیر را مشاهده کنید. جهت مشاهده سایر فیلمهای آموزشی نیلیکار اینجا کلیک کنید.





همانطور که میدانید بسیار از خودروها دارای ترمز دستی برقی میباشند. برای تعویض لنت ترمز دستی برقی این خودروها حتما باید از یک دیاگ قوی و دقیق جهت تعویض لنتها استفاده کرد. استفاده از روشهای غیر اصولی باعث آسیب رسیدن به کالیپرها میشود. حتی ممکن است باعث از کار افتادن سیستم برقی ترمز دستی شود. همانطور که گفتیم دیاگ مولتی برند زنیت Z5 از زبان فارسی پشتیبانی میکند و از نظر پشتیبانی خودروها بسیار عالی میباشد. قیمت آن هم نسبت به مدل جی اسکن 3 بسیار ارزان تر میباشد.

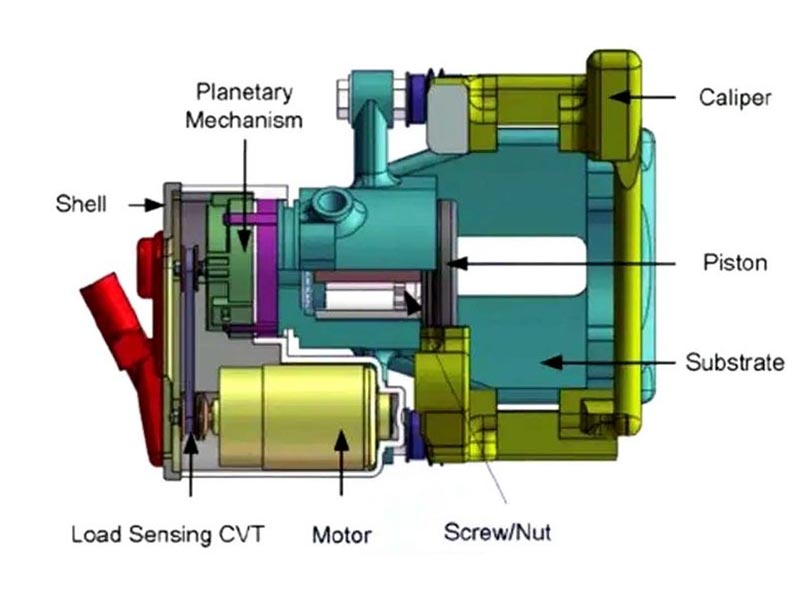

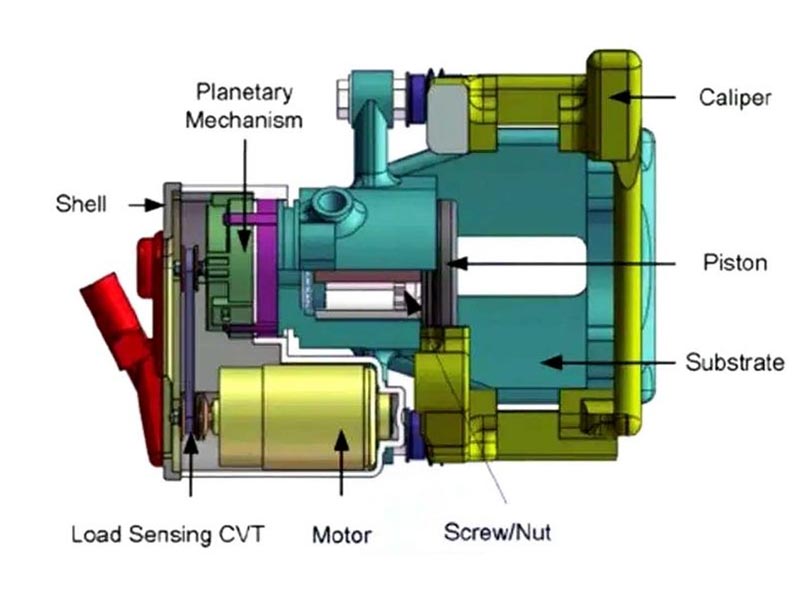

ترمز دستی برقی

تعویض لنتهای ترمز دستی برقی سه مرحله دارد. مرحله اول آزاد سازی کالیپر با دستگاه دیاگ Z5 میباشد. مرحله دوم تعویض لنت مورد نظر است. و مرحله سوم هم فعالسازی مجدد کالیپر با دستگاه دیاگ Z5 خواهد بود. جهت مشاهده مشخصات دستگاه دیاگ Z5 اینجا کلیک کنید.

ترمز دستی برقی هیوندا ، آزاد سازی کالیپرها

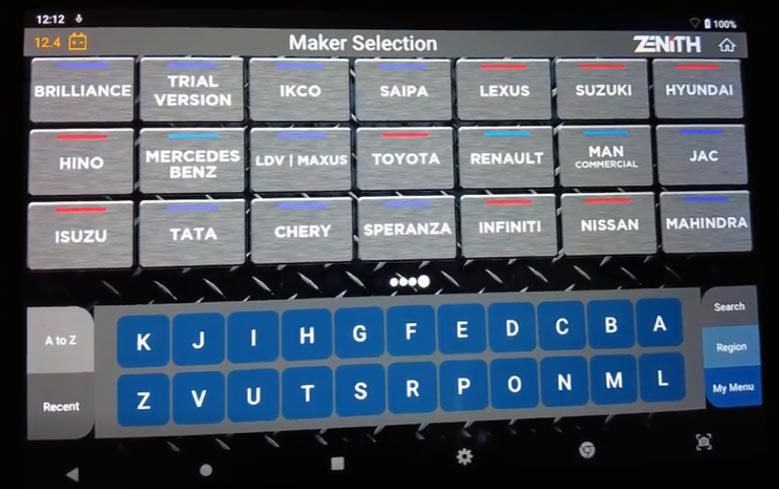

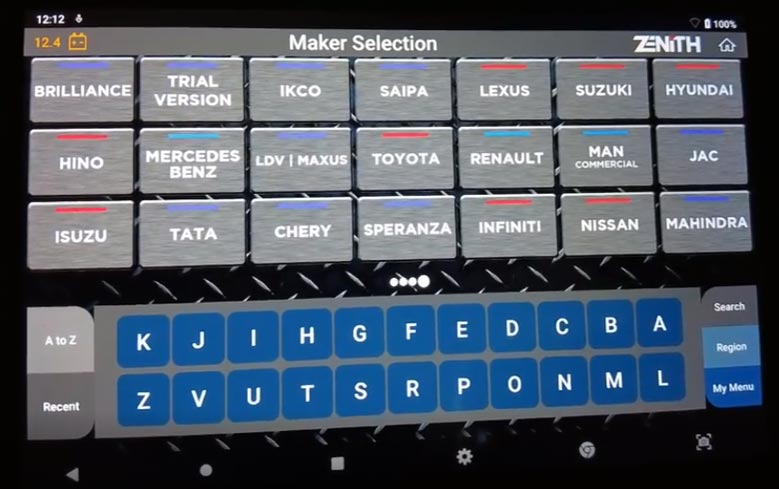

برای آزاد کردن کالیپرها ابتدا دیاگ زنیت Z5 را به خودرو وصل کنید. سپس در صفحه اول هیوندای را انتخاب کنید.

دیاگ Z5

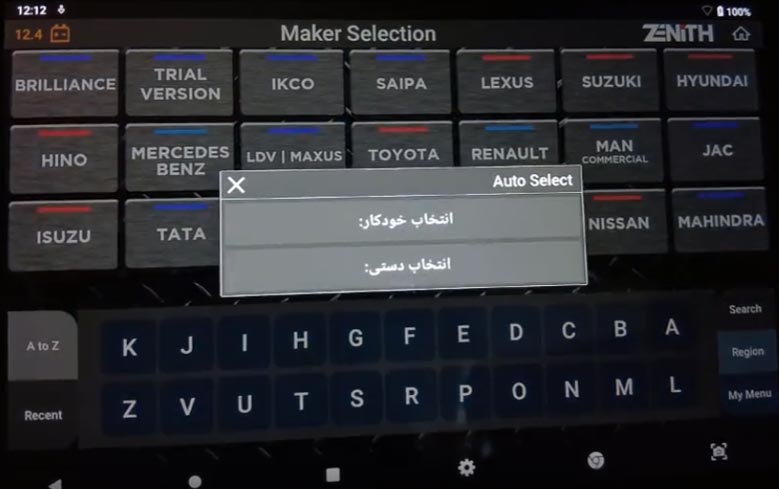

همانطور که در تصویر زیر میبینید، هم امکان انتخاب خودکار در این دیاگ وجود و هم انتخاب دستی. روی انتخاب خودکار کلیک کنید.دیاگ زدن هیوندای

این خودرو به راحتی توسط سیستم انتخاب خودکار دیاگ Z5 شناسایی میشود. بنابر این کار کردن با این دستگاه دیاگ بسیار ساده خواهد بود. بعد از انتخاب منطقه جغرافیایی و نوع خودرو دستگاه دیاگ به راحتی خود رو را شناسایی میکند. و شماره شاسی آن را روی صفحه به ما نشان میدهد. در صورتی که شماره شاسی درست است، دکمه تایید را میزنیم. و مراحل بعدی را انجام میدهیم.

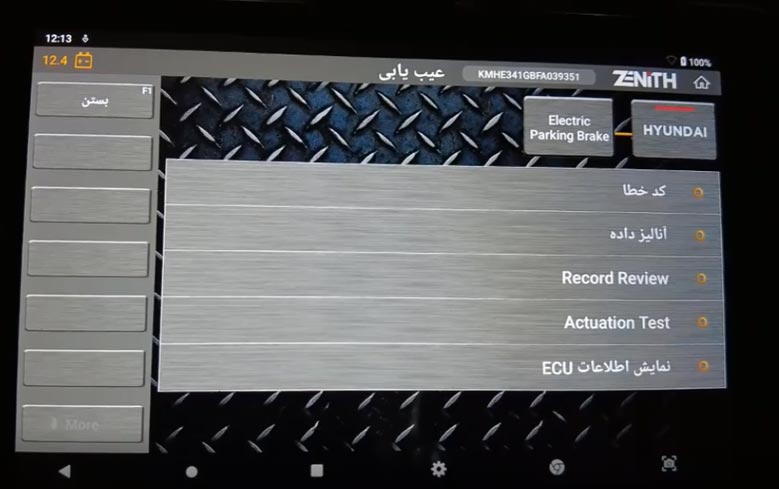

سپس وارد سیستم EPB یا همان ترمز دستی برقی میشویم. مجددا دکمه تایید را میزنیم.

ترمز دستی برقی سوناتا

اگر با مدلهای قدیمی تر کار کرده باشید، احتمالا تصور میکنید که ازاد سازی ترمز دستی برقی در قسمت عملیات ویژه خواهد بود. توجه داشته باشید که در مدلهای جدید عملیات ویژه از بخش ترمز دستی برقی حذف شده است. پس باید وارد تست عملگرها بشویم. زیرا ازاد سازی کالیپرها در قسمت تست عملگرها قرار دارد.

آزاد سازی ترمز دستی سوناتا

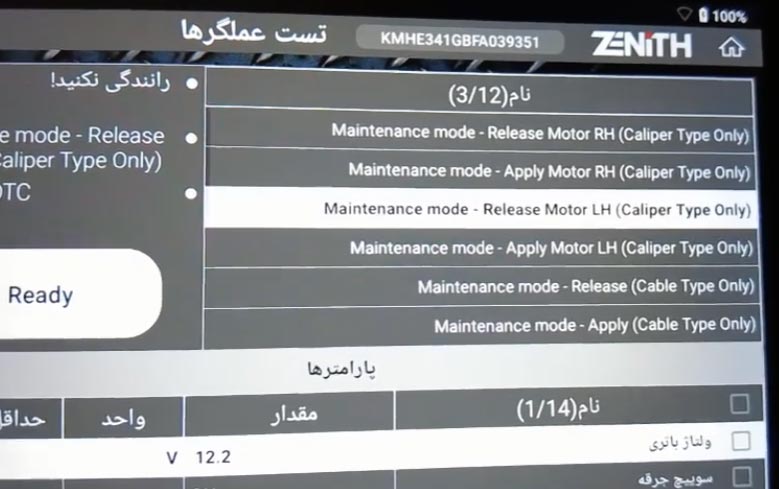

برای اینکه کالیپر ترمز دستی عقب سمت چپ ازاد شود. و بتوانیم لنت ترمز دستی چپ را تعویض کنیم، در پنجره فوق بر روی MAINTENANCE MODE – RELEASE MOTOR LH (CALIPER TYPE ONLY) کلیک میکنیم. در این مرحله صدای عقب رفتن کالیپر و چرخیدن موتور برقی را خواهید شنید.

حالا برای ازاد شدن کالیپر سمت راست، بر روی MAINTENANCE MODE – RELEASE MOTOR RH (CALIPER TYPE ONLY) کلیک میکنیم. صدای حرکت کالیپر را باید در این حالت بشنوید.

تعویض لنت ترمز دستی برقی و فعال کردن کالیپرها

اکنون میتوانیم چرخهای عقب را باز کنیم. لنتهای ترمز دستی را تعویض کنیم. سپس چرخها را ببندیم.

تعویض لنت ترمز دستی برقی

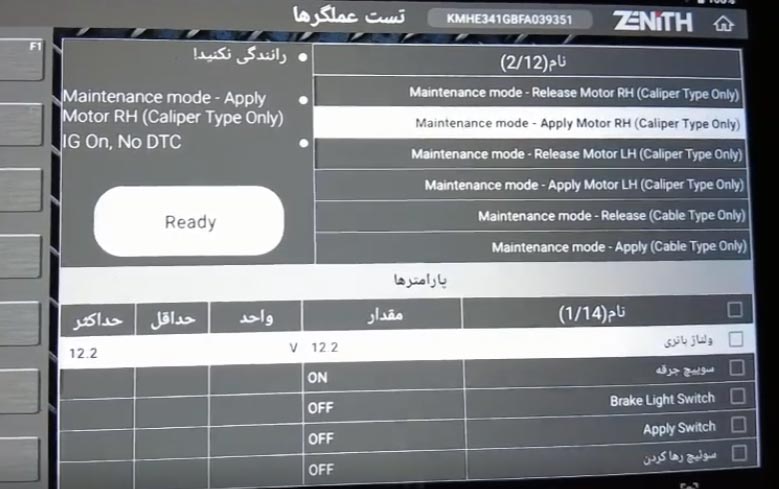

حالا طبق تصویر فوق روی MAINTENANCE MODE – APPLY MOTOR RH (CALIPER TYPE ONLY) کلیک میکنیم. تا کالیپر سمت راست به سمت جلو حرکت کند و در موقعیت درست و نرمال خود قرار بگیرد. در مرحله بعد روی MAINTENANCE MODE – APPLY MOTOR LH (CALIPER TYPE ONLY) کلیک کنید. تا کالیپر سمت چپ هم به وضعیت نرمال برگردد.

دقت کنید که دو گزینه بالا را بعد از تعوی لنت میبایست انجام دهید. سپس با خودرو کمی رانندگی کنید. و مطمئن شوید که ترمز دستی به درستی کار میکند و خطایی ندارد.
