ویدئو:عیب یابی موتور مرسدس بنز E کلاس با دیاگ جی اسکن تب

در این فیلم عیب یابی و عملیات ویژه ی مرسدس بنز کلاس E مدل 2011 را با دیاگ Gscan-tab مشاهده میکنید، همانطور که در فیلم توضیح داده شده است برای انتخاب خودروهای مرسدس بنز در دستگاه جی اسکن تب، نیازی به انتخاب مدل خودرو نیست، فقط کافی است که انتخاب خودکار را بزنید تا جی اسکن تب خودرو را پیدا کند.، همچنین تمام پارامترها، تست عملگرها و عملیات ویژه های خودروهای مرسدس بنز کاملا به زبان فارسی ترجمه شده است.جی اسکن تب، محصول جدید شرکت GIT کره ی جنوبی است و یک دیاگ مولتی برند پرتابل است که از طریق بلوتوث با دانگل خود ارتباط برقرار می کند و نرم افزار عیب یابی آن بر روی لب تاپ یا تبلت ویندوز نصب می گردد.

عیب یابی موتور مرسدس بنز E کلاس و کد اتاق 211

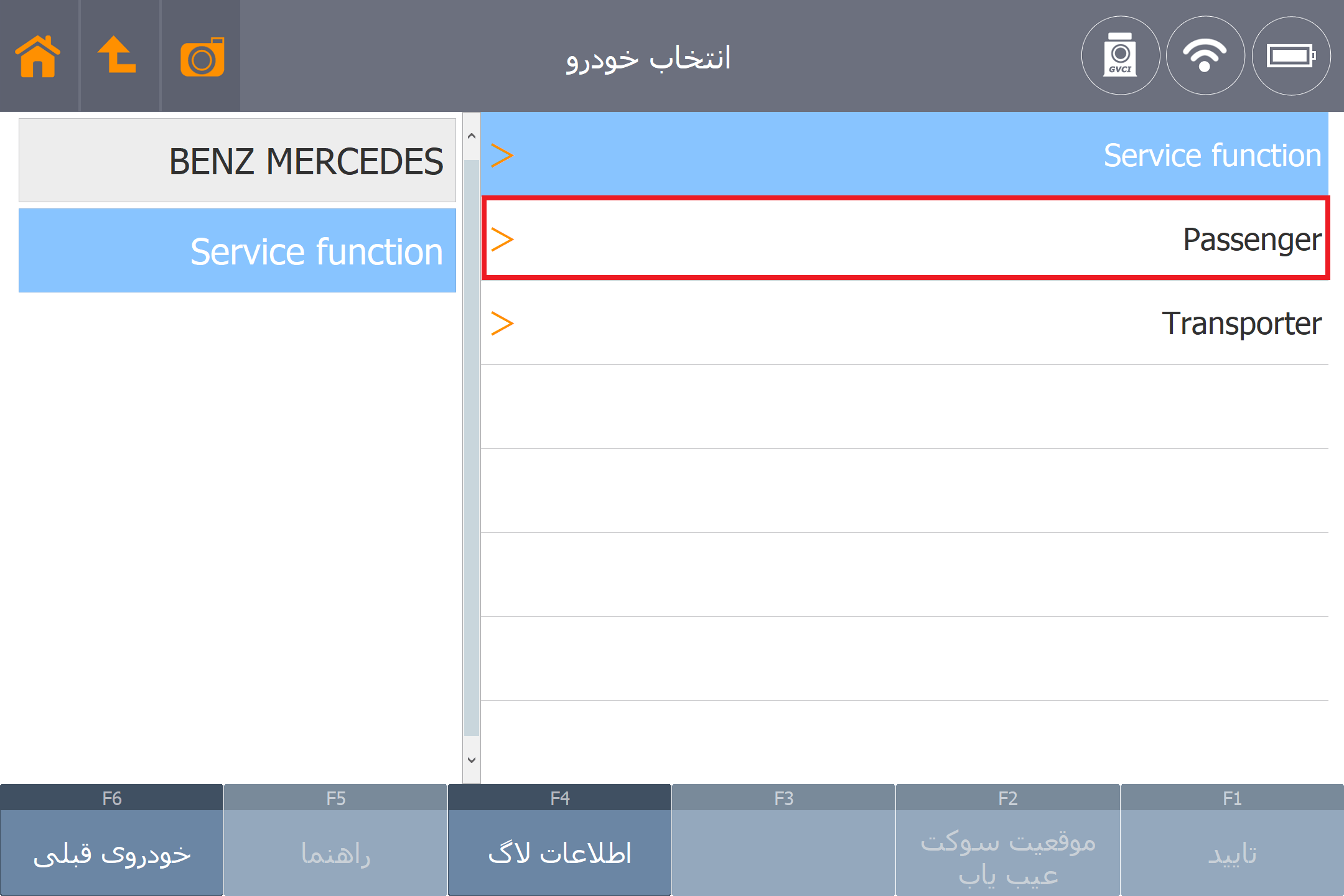

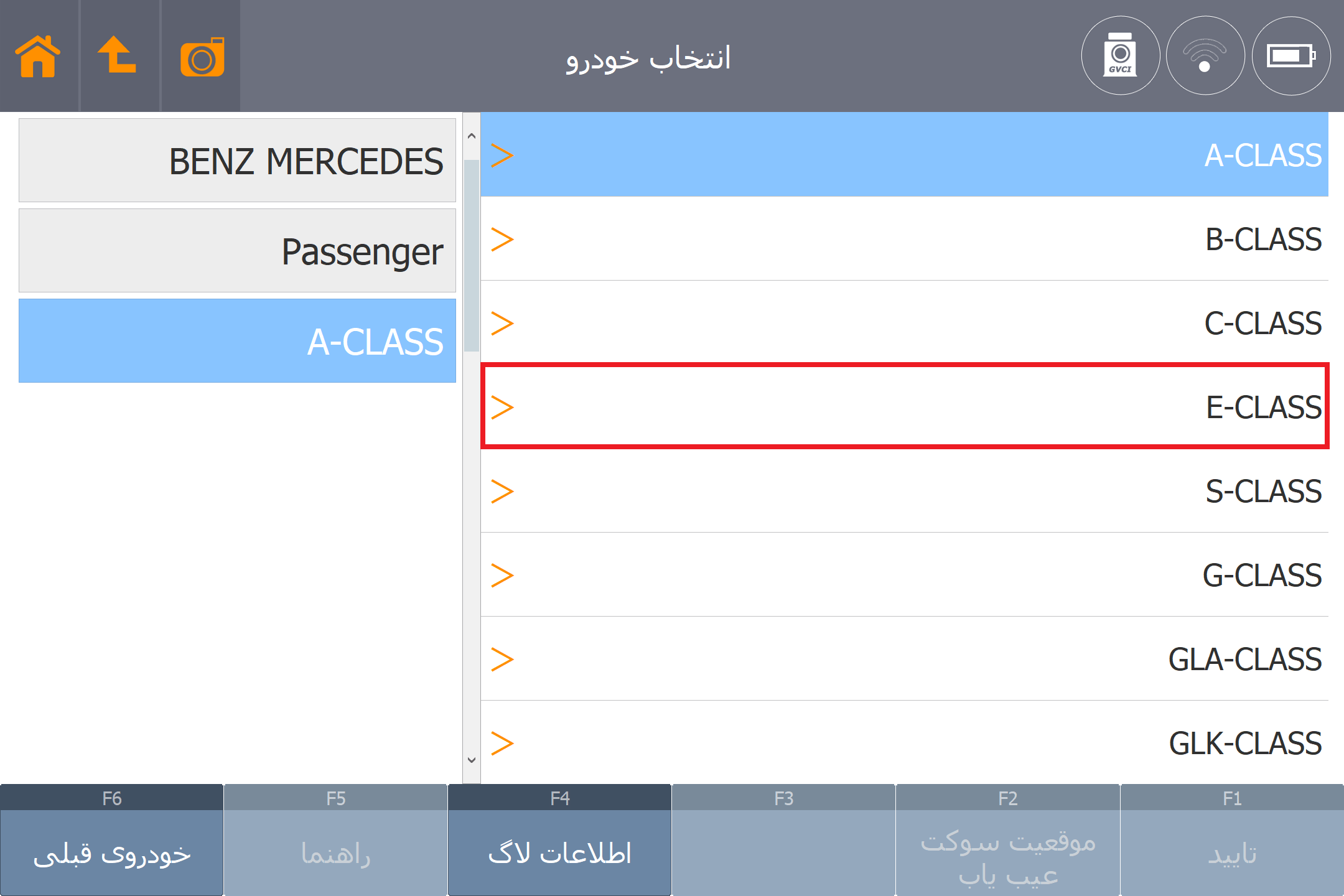

همانگونه که در فیلم بالا مشاهده کردید برای عیب یابی و عملیات ویژه موتور خودروی مرسدس بنز از قسمت منوی عیب یابی دستگاه دیاگ جی اسکن تب یا جی تب،سازنده خودرو یعنی مرسدس بنز را انتخاب و وارد گزینه خودکار میشوید.(در این بخش میتوانید دستی را انتخاب و اطلاعات خودرو را بصورت دستی وارد کنید و یا اینکه با انتخاب گزینه خودکار از دیاگ بخواهید تمام ایسیو ها و کد های خطا و دیگر اطلاعات را پیدا کرده و به شما نمایش دهد.)
انتخاب خودکار

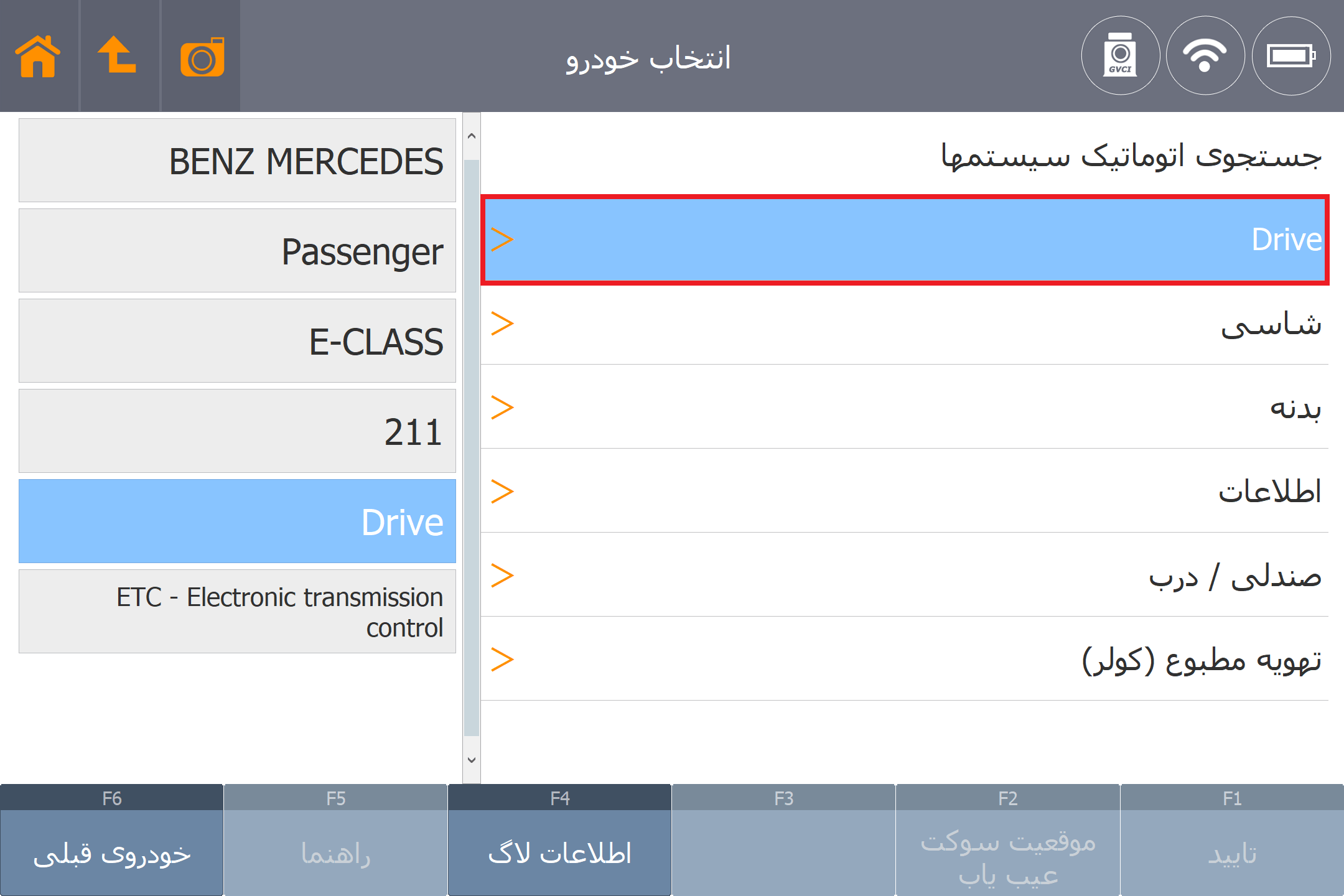

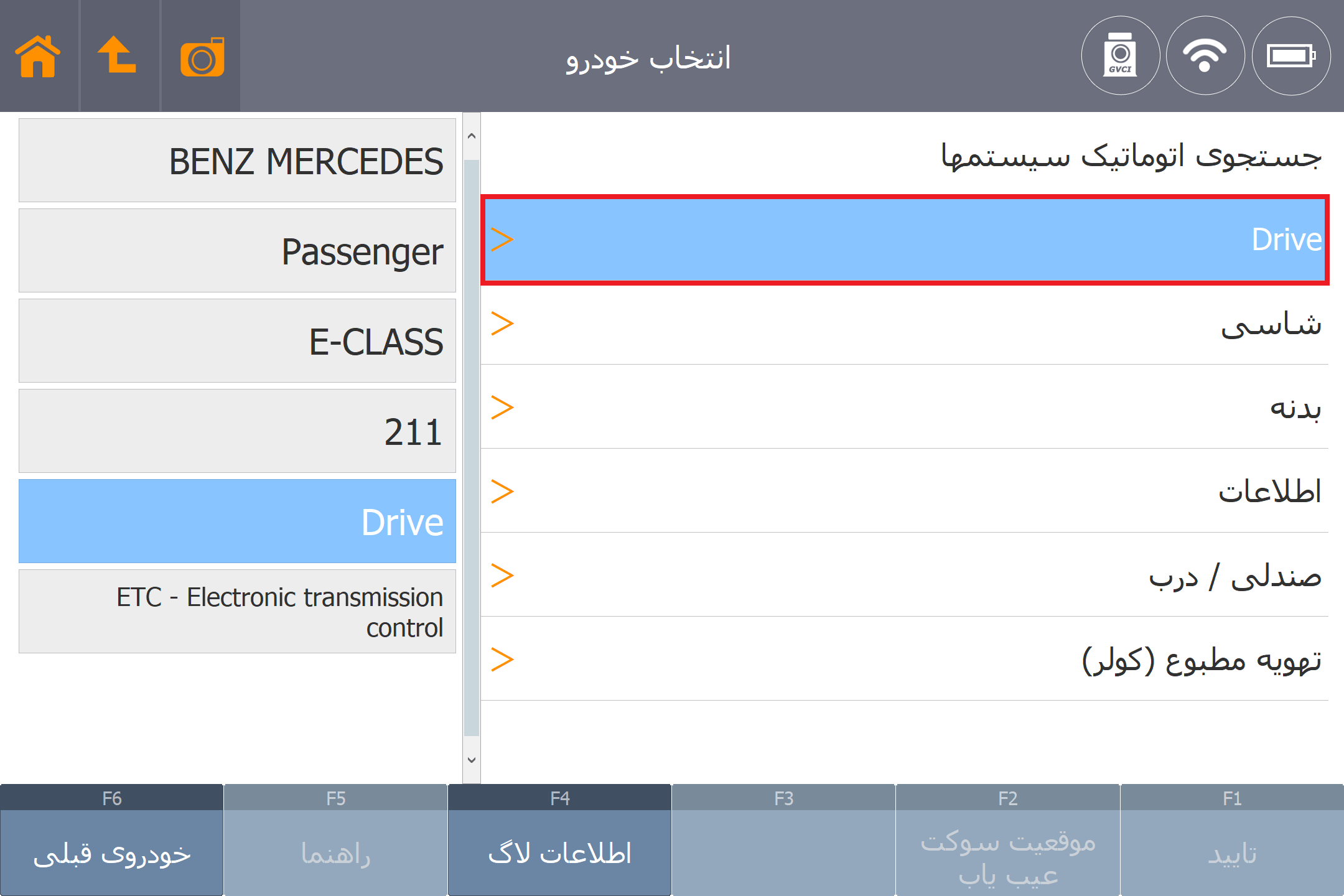

سپس اطلاعات خودرو مانند شماره شاسی،مدل و کد اتاق را تایید میکنیم و وارد لیست ایسیو های مختلف میشویم.راه اول این است که مستقیما وارد یونیت مورد نظر شویم و به آن وصل شویم و راه دوم با انتخاب گزینه جستجوی سیستم ها منتظر میشویم تا دیاگ بصورت اتوماتیک تمام یونیت ها را پیدا کرده و به شما نمایش دهد.

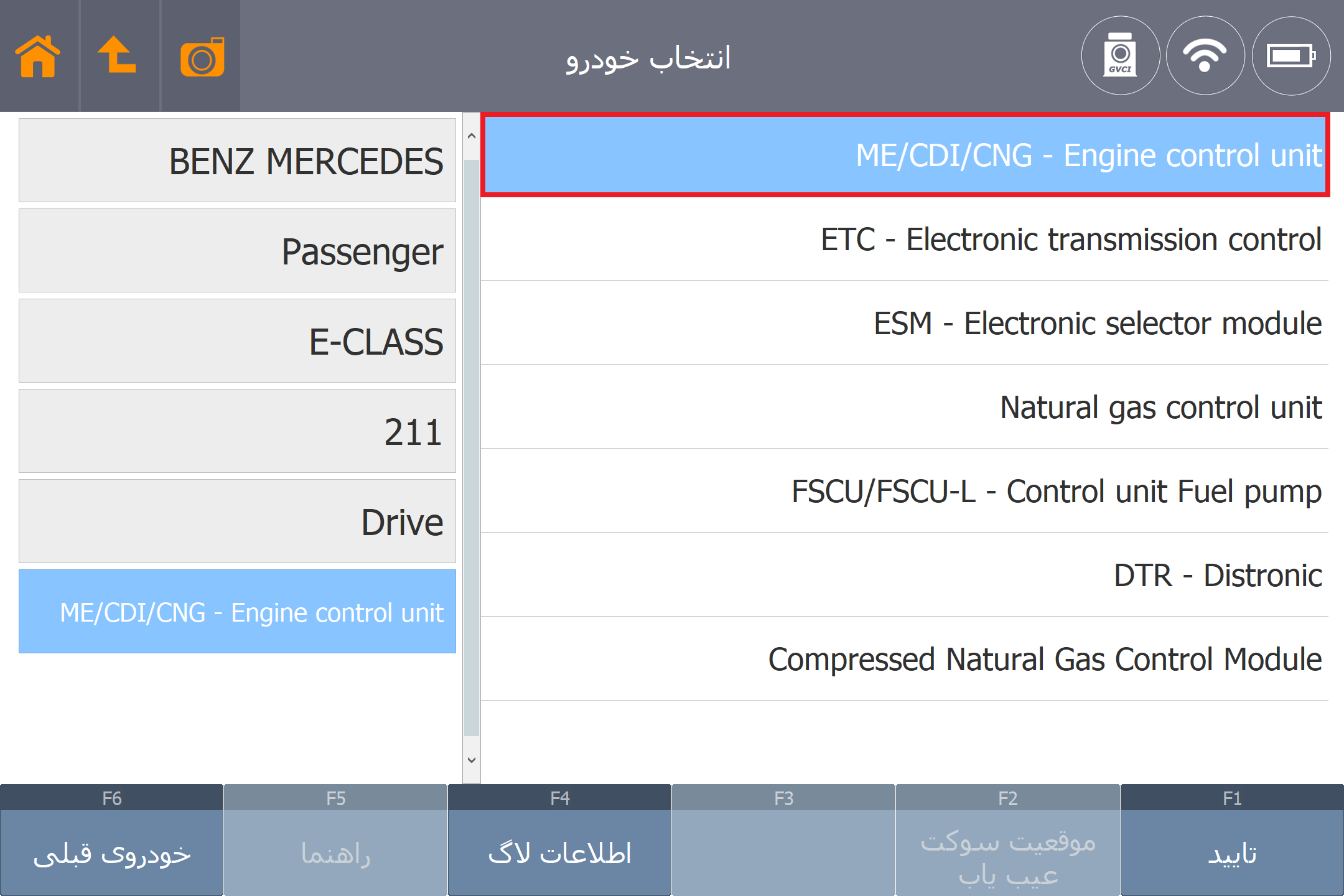

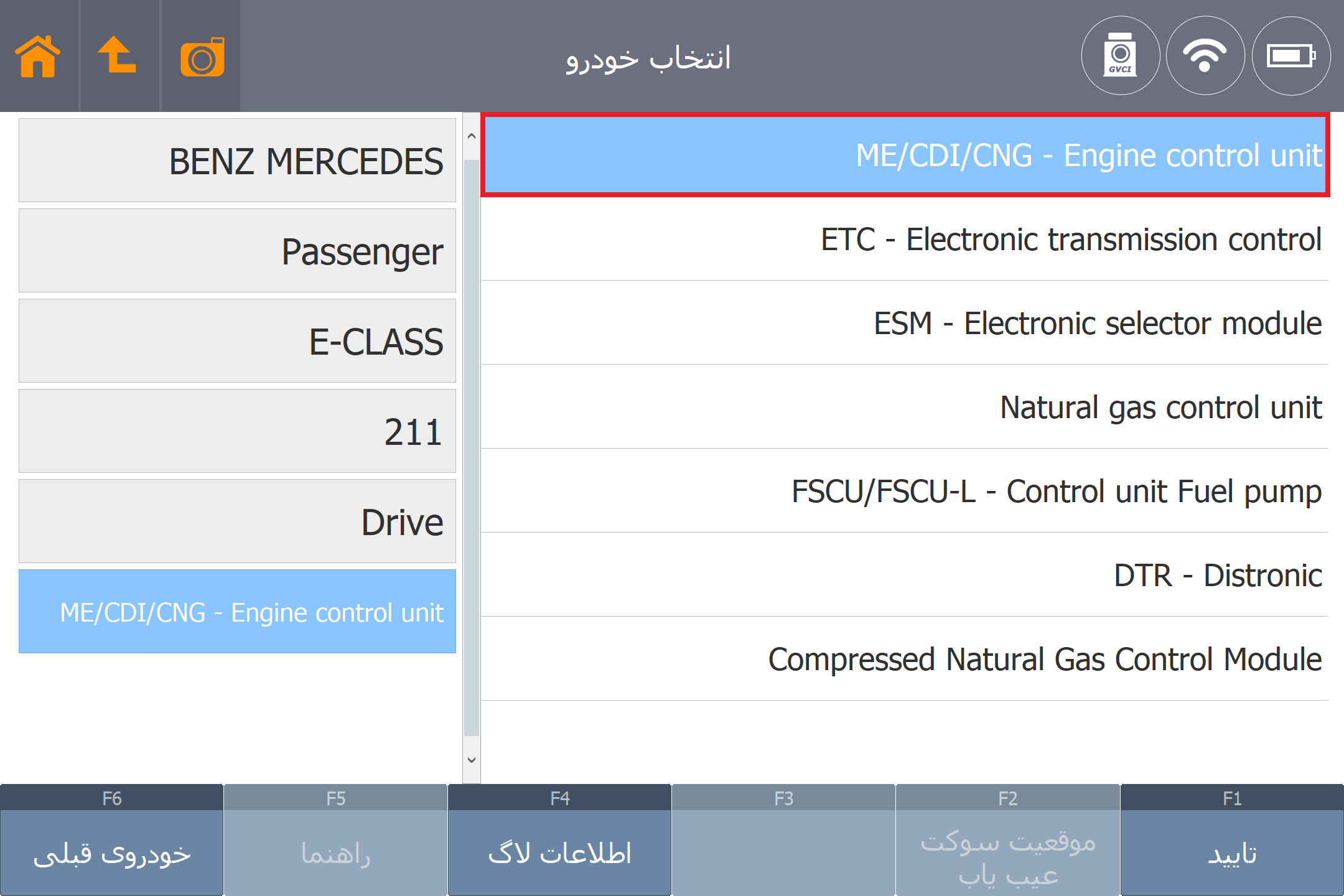

همانطور که در ویدئوی بالا مشاهده کردید جی اسکن تب فهرستی از ایسیو های مختلف را به شما نمایش میدهد.با انتخاب گزینه Engine control وارد یونیت موتور این خودرو میشویم.در مرحله اول کد های خطا را بررسی میکنیم و همانطور که میبینید کد خطایی وجود ندارد.از منوی پارامتر ها به بررسی مقادیر سنسور های یونیت موتور میپردازیم.توضیح پارامترهایی مانند دور موتور ،سطح روغن،ولتاژ باطری،موقعیت میل سوپاپ چپ و راست،زاویه دریچه گاز،بار موتور،موقعیت پدال گاز و … را به شما نمایش میدهد.
تست عملگرها
در بخش تست عملگرها ،تست عملگرهای موتور مانند شیر قطع کن سیستم گرمایشی،شیربرقی میل سوپاپ دود سمت چپ و راست،تنظیم ترکیب سوخت،پمپ سوخت و … را میتوان با دستگاه دیاگ جی اسکن تب به راحتی انجام داد.(توجه:در تست عملگر موتور خودروهای مرسدس بنز لازم است سوییچ را بسته 5 ثانیه صبرکنید و مجدد سوییچ را باز کنید.)
عملیات ویژه
در منوی عملیات ویژه دیاگ فهرستی از عملیات زیر را به شما نمایش میدهد.همانطور که در فیلم مشاهده کردید توضیحات و شرایط هرکدام از این عملیات ویژه ها پس از انتخاب آن گزینه با زبان فارسی به شما نمایش میدهد و شما به راحتی میتوانید این عملیات را انجام دهد.
فعال کردن پمپ بنزین
تعریف دریچه گاز
ریست آداپته شده (ریست موتور)
مقادیر آداپته شده استارت سرد (زمانیکه خودرو در حالت سرما به سختی روشن میشود باید این ریست را انجام داد.)
اصلاح کد دهی جرقه (مربوط به سیستم جرقه)
اصلاح کد دهی سوخت(مربوط به تنظیم مقدار سوخت)
تنظیم دور آرام در دنده P/N
تعریف دور آرام در حالت D/R ( زمانیکه موتور تحت فشار گیربکس قرار دارد.)
در تصاویر زیر میتوانید مراحل فوق را مشاهده کنید.لازم به ذکر است که مراحل در دستگاه دیاگ جی اسکن 2 و دستگاه دیاگ جی اسکن تب کاملا مشابه و یکسان است.
